AH型渣浆泵

应用范围
矿山、煤炭、冶金、电力及建材等浆体输送。
输送介质
含固体颗粒的磨蚀性浆体。
结构材质
卧式双泵壳结构,可更换耐磨金属内衬。
配置特点
密封与直联、皮带传动方案按工况选配。
表列流量3.6–3000m³/h
表列扬程5–68m
表列配套功率2.2–1200kW

据本页清水性能表汇总;最大流量与最高扬程非同一工况,具体选型另行核定。

选型提示:提供流量扬程、浆体密度浓度、颗粒尺寸及吸入条件。

详情介绍

产品概述:AH系列为悬臂、卧式、双泵壳轴向吸入离心式渣浆泵,可用于含固体颗粒浆体的连续输送。

应用工况:适用于矿山、煤炭、冶金、电力和建材等行业。应结合介质的磨蚀程度、浓度、颗粒尺寸与所需流量扬程选择运行点。

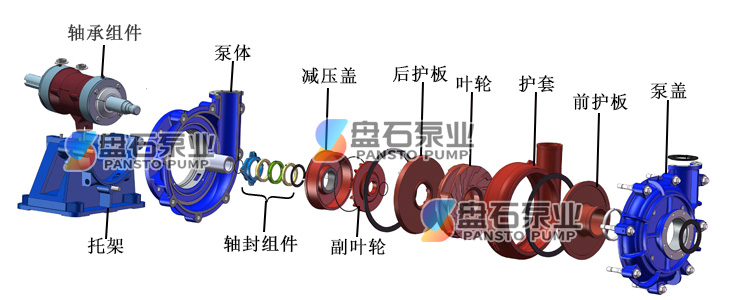

结构与材质:泵体设有可更换的耐磨金属内衬,叶轮、护套和护板等过流件采用耐磨金属。吐出口可按45°间隔调整安装方向,以适应管路布置。

密封与传动:可按工况配置填料密封、副叶轮密封、组合密封或机械密封;传动形式包括直联及皮带传动,具体配置应与转速、电机及安装空间匹配。

选型资料:请提供流量、扬程、浆体密度与浓度、颗粒尺寸、吸入条件、管路布置及轴封水条件。串联运行方案需另行校核系统压力。

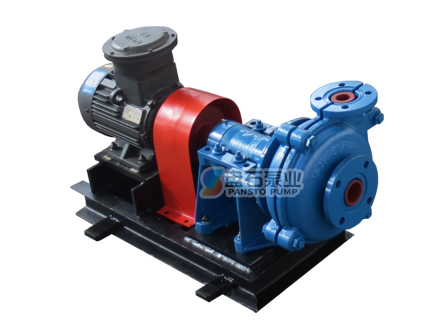

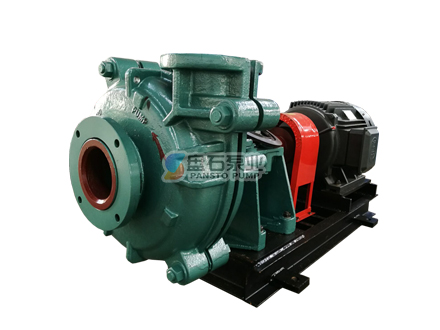

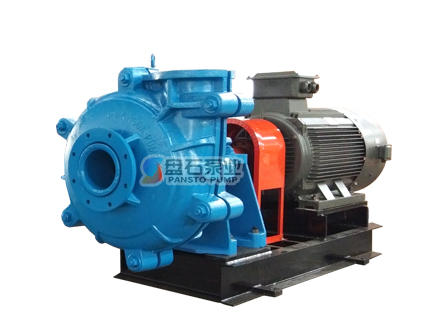

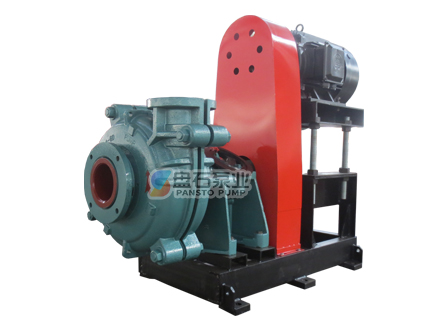

AH渣浆泵(图1)AH渣浆泵(图2)AH渣浆泵(图3)AH渣浆泵(图4)
型号 配套功率
P(kW)
清水性能
流量Q 扬程H 转速 效率 汽蚀余量 重量
(m³/h) (m) n(r/min) η% NPSH(m) (kg)
1.5/1B-AH 2.2-15 3.6-20 5-68 1200-3800 40 2-4 91
2/1.5B-AH 2.2-15 7-48 7-62 1200-3200 45 3.5-8 118
3/2C-AH 4-30 21-86 12-65 1300-2700 55 4-6 191
4/3C-AH 5.5-30 50-150 9-45 1000-2000 71 4-6 263
4/3D-AH 7.5-60 68-160 10-52 1000-2200 71 4-6 363
6/4D-AH 15-60 72-360 12-56 800-1550 65 5-8 626
6/4E-AH 22-120 93-385 12-63 800-1600 65 5-8 728
8/6E-AH 18.5-120 360-820 10-61 500-1100 72 2-9 1473
8/6R-AH 110-300 360-820 10-61 500-1140 72 2-9 1836
10/8ST-AH 45-560 630-1300 11-60 400-850 71 4-10 3750
12/10ST-AH 55-560 800-1900 7-58 350-730 82 6 4318
14/12ST-AH 75-560 1200-2600 13-60 300-600 77 3-10 4609
16/14TU-AH 160-1200 1368-3000 11-60 250-550 79 4-10 10000

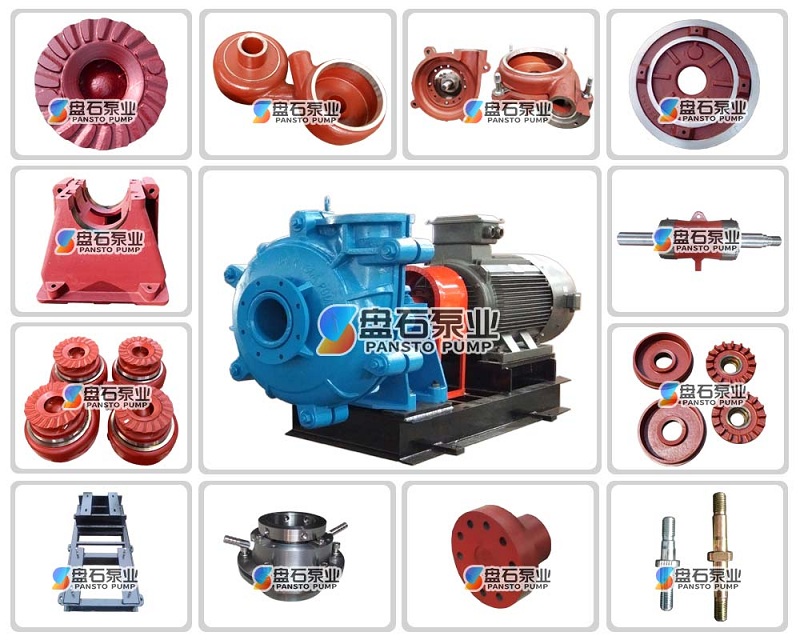

产品配件.jpgAH渣浆泵(图6)
